Тахограф

Тахограф - обязательный атрибут для некоторых транспортных средств. Этот прибор подключается ко всем системам автомобиля и записывает их данные, чтобы при необходимости найти причину поломки автомобиля, аварии или ошибку в действии водителя. Нужен или нет? Как установить? Как получить данные? Обо всём этом далее в статье!

Для чего нужен тахограф?

Что такое тахограф? Это прибор для измерения и записи различных типов данных транспортного средства, например, расстояние в пути, скорости, количество бензина, время вождения, активность водителя и т.д. Собранная информация хранятся в памяти устройства и на карточках водителя. Ведущими европейскими брендами тахографов являются VDO (Siemens), Stoneridge, Intellic и Actia.

НКМ тахографа: что это такое?

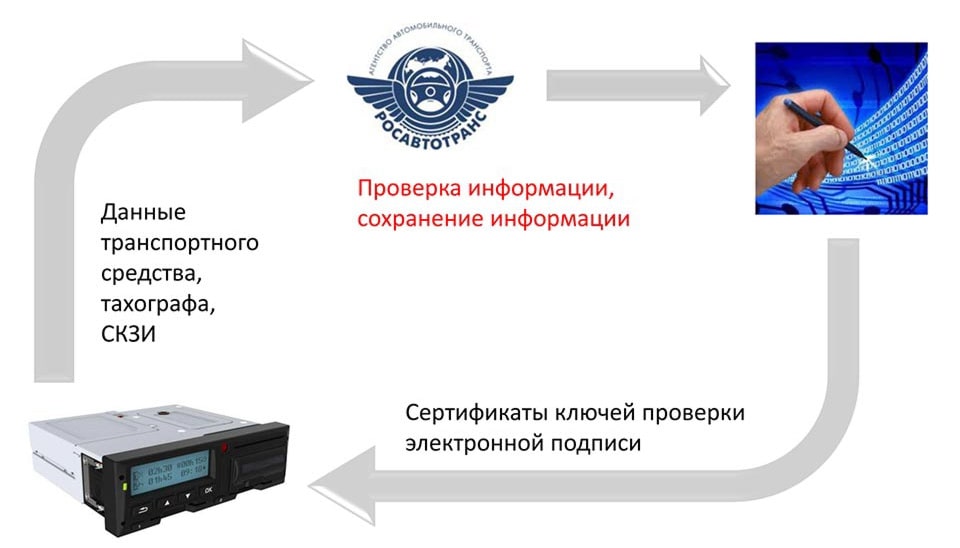

СКЗИ или, как его еще называют, НКМ (навигационный криптозащитный модуль), - это специальный блок, который шифрует информацию в специальный код и защищает ее от редактирования и несанкционированного скачивания.

Как работает тахограф?

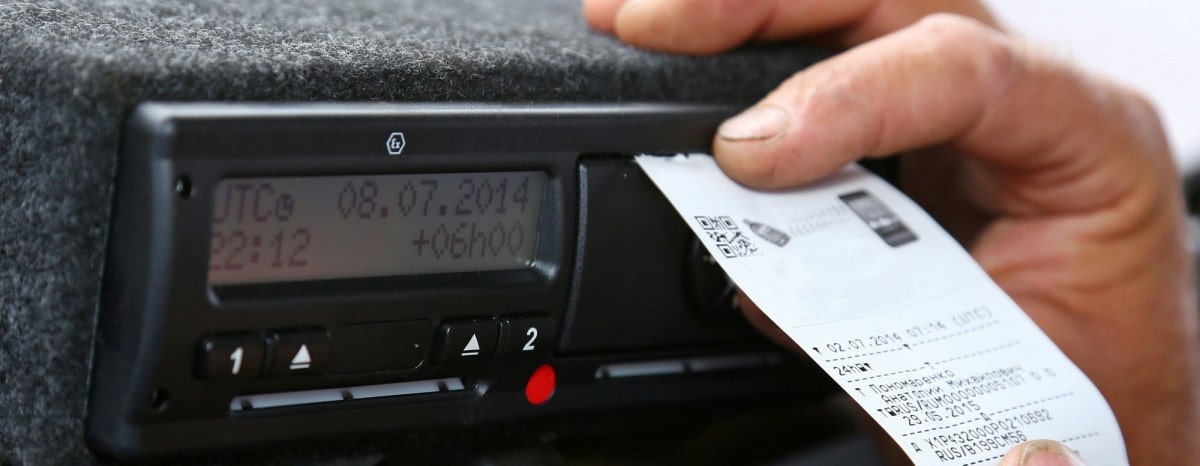

Цифровые тахографы состоят из автомобильного блока, датчика движения и карт. Блок автомобиля является материнской платой и "мозгом" тахографа, с процессором, часами, двумя слотами для карт памяти, дисплеем, принтером, разъемом для загрузки и контроллером для ручного ввода данных. Сам агрегат находится в кабине водителя. Датчик движения или скорости устанавливается на коробку передач.

Что записывает цифровой тахограф?

• Дата регистрации автомобиля;

• скорость автомобиля;

• количество водителей;

• сколько раз карта водителя вставляется каждый день;

• расстояние, пройденное водителем, измеренное одометром;

• водительская деятельность (вождение, отдых, перерывы, другие мероприятия);

• дата и время изменения активности;

• события (превышение скорости, вождение без карты водителя, вмешательство, попытки мошенничества) и ошибки;

• проверка исполнения;

• детали калибровки тахографа.

Принцип работы тахографа заключается в том, что он в режиме реального времени мониторит состояние всех систем автомобиля и фиксирует ошибки и нарушения, а также неполадки в работе транспортного средства. Это своего рода электронный бортовой компьютер, который работает без участия водителя и записывает все его действия, независимо от его желания. Более подробную статью о работе тахографа читайте здесь.

Файлы .DDD

Данные хранятся в виде файла .ddd, который можно импортировать в программу анализа тахографа. Специальное программное обеспечение расшифровывает информацию и выводит её в текстовый формат.

Независимо от типа хранения файлов и от их формата, редактировать их нельзя, так как файл будет поврежден и не откроется в программе. Данные предназначены только для просмотра и ознакомления. Если водитель и/или третье лицо будет замечено за попыткой фальсификации данных, это может повлечь негативные последствия, вплоть до административного штрафа.

Какие бывают виды тахографов?

Данные могут быть заблокированы в тахографе с помощью карты компании. Это гарантирует, что данные не попадут в руки другой компании, если транспортное средство будет перекуплено или передано другому владельцу. Все данные могут быть получены с помощью контрольной карты или карты мастерской.

Есть четыре типа карт тахографа:

• Карта водителя;

• карта контроля;

• карточка мастерской;

• карточка компании.

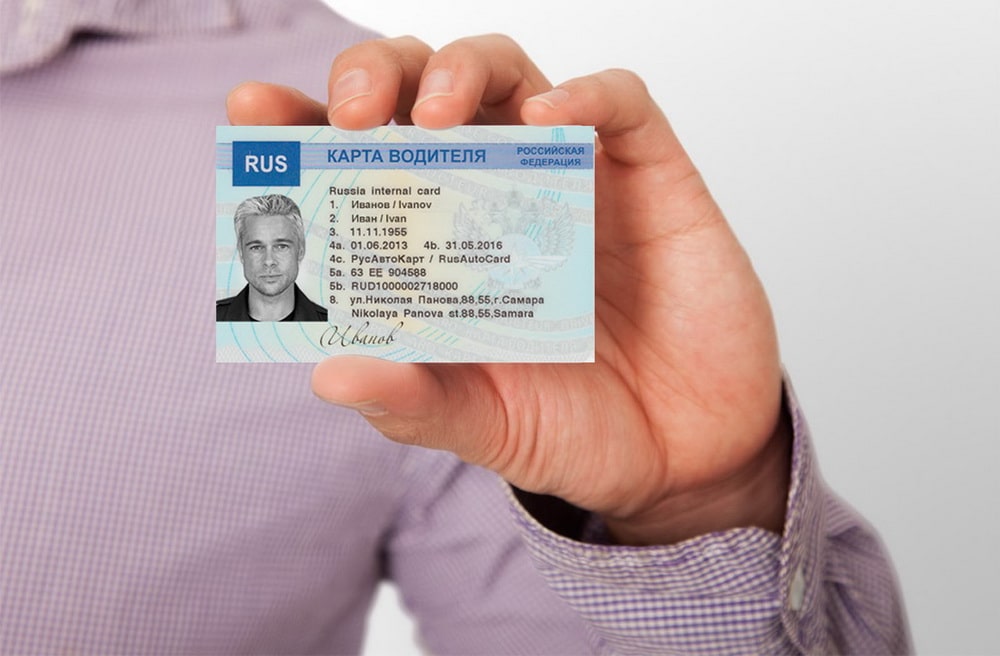

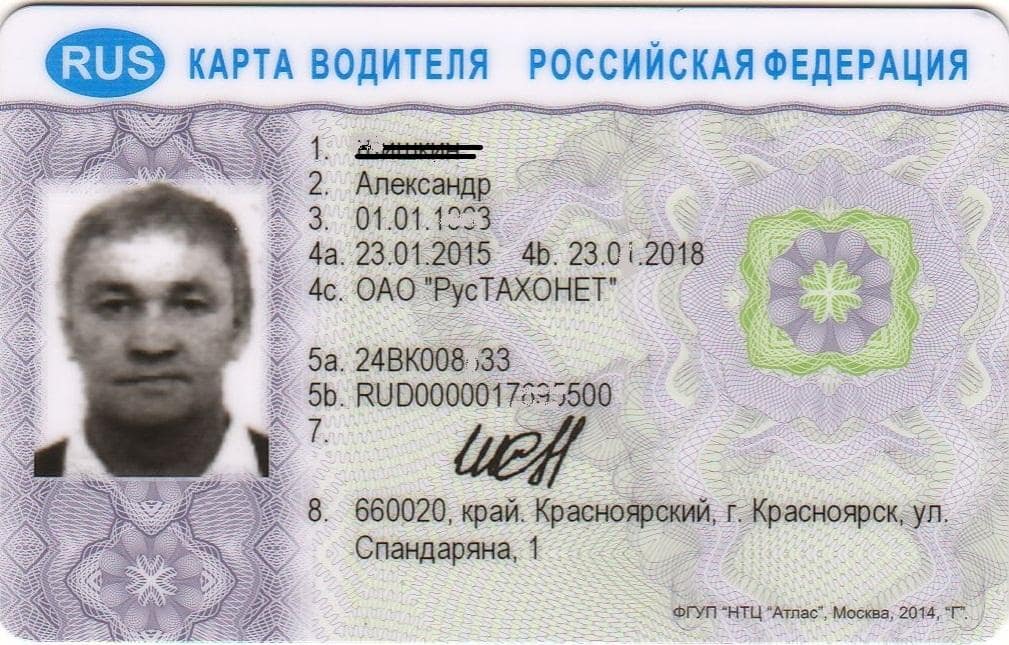

Карты водителей используются водителями для записи информации о вождении, отдыхе и активности. Контрольные карты используются правоохранительными органами для извлечения данных из тахографа.

Контрольная карта способна переопределить любую блокировку компании, установленную операторами. Рабочие карточки используются уполномоченными и официальными специалистами по тахографам для их калибровки, установки или ремонта. Карточки компании используются операторами для извлечения данных, касающихся их сотрудников и транспортных средств. Компании также могут заблокировать информацию, используя карту своей компании, или разрешить третьим сторонам, включая телематических провайдеров, собирать данные.

Режимы тахографа

У тахографа 4 режима работы: вождение, другие виды деятельности, отдых и доступность. «Режим вождения» активируется автоматически, когда автомобиль находится в движении. Цифровой тахограф обычно выбирает режим «другая работа» автоматически после его остановки. Режимы «отдых» и «доступность» могут быть выбраны водителем вручную, пока он находится в неподвижном состоянии. Режим работы тахографа отображается в символьном виде на передней панели.

Требования к тахографам с 2022 года

Установка цифрового тахографа была обязательной для транспортных средств, введенных в эксплуатацию с 1 мая 2006 года. По тем же требованиям необходима замена неисправного аналогового тахографа на транспортных средствах, перевозящих пассажиров вместимостью свыше 9 мест, а также на транспортных средствах, зарегистрированных с 1 января 2003 г, массой свыше 3,5 тонн.

Приказ Министерства транспорта от 21.08.2013г. № 273 «Утверждении порядка установки устройств на ТС», с корректировками от 02.12.2015г. записанными в приказе того же ведомства № 348, гл.1 п.3, в ней приведён список автотранспортных средств, которые должны быть оборудованы техническими средствами контроля.

Статью о законах про тахографы читайте по этой ссылке.

Тахографическому контролированию подлежат следующие виды транспорта:

• Автобусы, оборудованные более 8 мест;

• грузовые автомобили, транспортирующие опасные грузы;

• грузовые машины, транспортирующие грузы массой от 3,5 до 15 тонн.

Заключение

Тахограф в автомобиле нужен водителю для контроля за состоянием транспортного средства во время вождения и гарантию защиты действий водителя. Главное:

• Закон четко регламентирует перечень транспортных средств, для которых такой аппарат обязателен;

• внутри прибора находится криптографический модуль шифрования данных, который исключает шанс утечки информации, возможность их несанкционированного копирования и редактирования;

• в случае возникновения экстренной ситуации данные с тахографа могут быть использованы в суде в законном порядке для доказательства рациональности действий водителя и оправдания его перед законом.

Установка такого аппарата не вызывает проблем, а техосмотр и обслуживание требуется не чаще раза в год.
